前言

在半導體相關產品切割領域里，追求更高的效率與更好的切割品質一直是各大工廠著重管控的。

相信行業人員都了解，切割刀片合理應用離不開四項基本條件：設備、工件、刀片、參數，但如果這四項條件都已經達到最佳適配程度的話，還想要提升切割質量可以從什么方向入手呢？

答案——修刀板！

修刀板，就是用來修磨刀片的板子。

修刀的目的：

1. 開刃；

2.調整真圓度；

3.創建容屑槽，增加排屑能力；

具體案例

有一切割QFN的客戶，由于現用刀片切割品質不佳，向公司提出優化需求。經公司應用技術部評估客戶現有加工條件后，針對加工現狀出具了解決方案，大大提高了加工水平，為客戶贏得了更多的生產加工訂單。

具體案例情況如下，供大家參考。

原加工要求：

毛刺尺寸＜50μm；

崩邊尺寸＜30μm；

優化需求：

毛刺尺寸＜15μm；

崩邊尺寸＜8μm；

設備耗材信息：

機臺：DAD321

貼片：150μm厚UV膜

工件信息：

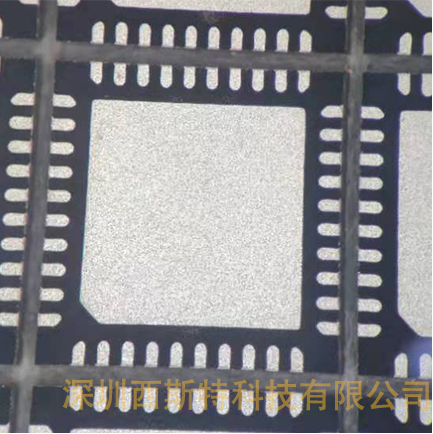

產品：QFN

鍍層：表層鍍錫

材質：環氧樹脂+銅

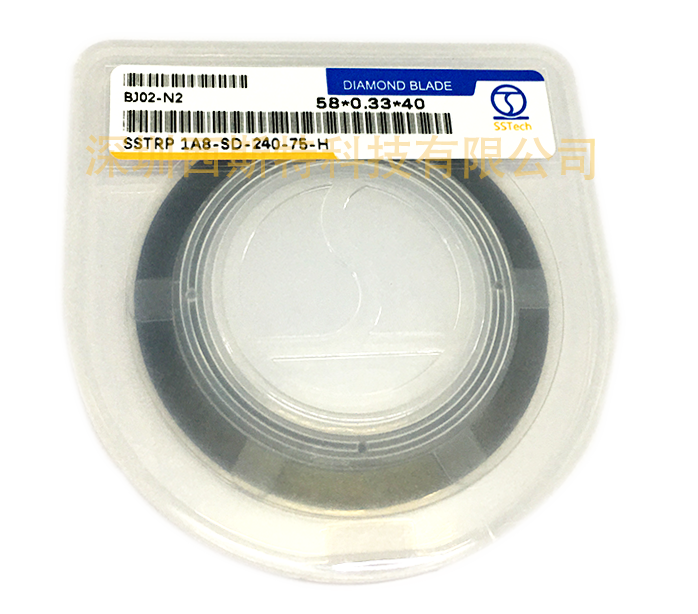

原刀片信息：SST 58*0.33*40-240#

劃切刀片

基本參數

主軸轉速（rpm）：17000

進給速度（mm/s）：60

刀片高度（mm）：0.07

優化分析

根據對客戶現場加工條件的了解，以及加工QFN工件刀片的適配性，此次提高切割品質的解決方案并沒有以調整設備、工件、刀片、參數四項基本條件為入手點。因為觀察到原有工藝中，全新刀片安裝后是通過切割QFN邊框來進行磨刀，并沒有專門的修刀工藝，全新刀片初期的切割效果大打折扣，所以建議增加全新刀片使用樹脂修刀板進行刀片修磨的專屬工藝，以提高全新刀片整體切割質量。

測試階段

第一階段：刀片修磨

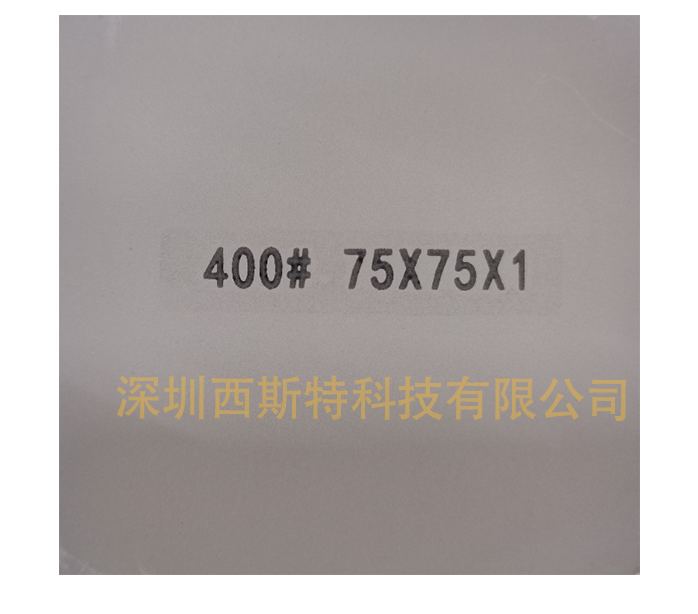

修刀板類型：SST-樹脂修刀板

修刀板粒度：400#

修刀轉速（rpm）：17000

修刀進給（mm/s）：6

修刀深度（mm）：0.5

修刀數（條）：5

修刀時間：1min

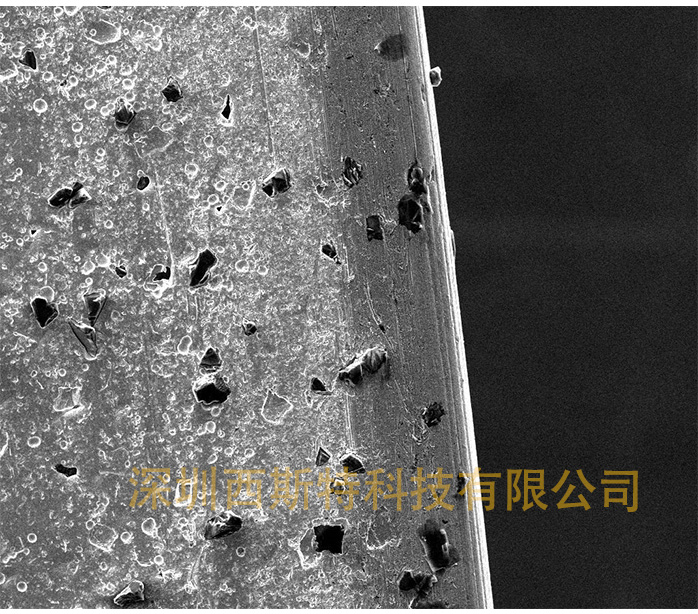

修刀前刀刃表面狀態

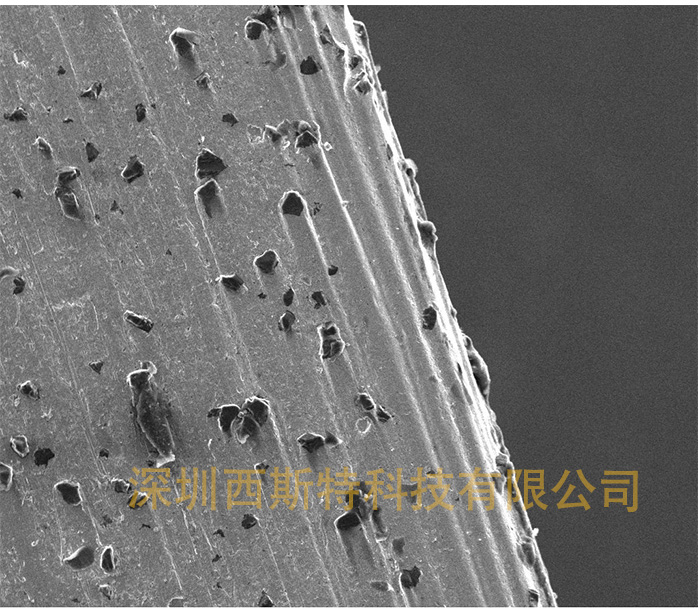

修刀后刀刃表面狀態

第二階段：工件切割

主軸轉速（rpm）：17000

進給速度（mm/s）：60

刀片高度（mm）：0.07

切割效果對比：

修刀前

修刀后

測試結果

毛刺尺寸：＜10μm

崩邊尺寸：＜5μm

客戶依據公司出具的解決方案調整工藝后，刀片的切割品質實現了較大提升，符合客戶目前的生產需求。

★ 總結 ★

在精密劃切領域，深圳西斯特科技有限公司有著豐富的切割經驗，無論是切割品質還是切割壽命都具有較強的優勢，同時在修刀板產品上，也投入了較大研發精力，已獲得多家客戶認可，歡迎咨詢了解！
